GIA 香港鉴定实验室检出高温高压法的大颗粒合成钻石


Placeholder Alt Text

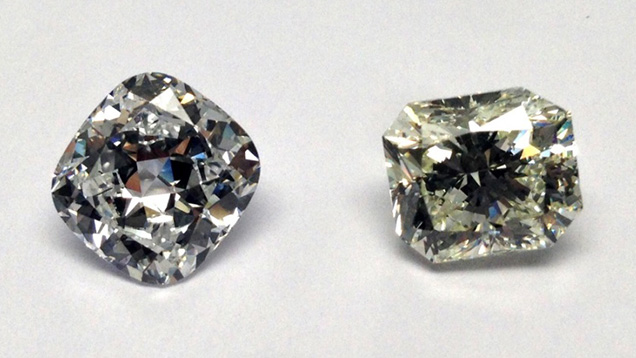

这两颗大颗粒的合成钻石是由俄罗斯的”New Diamond Technology (新钻石技术)"公司用高温高压方式合成的。 左侧的 4.30 克拉钻石具有 D 色和 SI1 净度。 右侧 5.11 克拉的钻石具有 K 色和 I1 净度。 摄影:Wuyi Wang(王五一)。
在过去的十年中, CVD(化学气相沉积)法钻石合成技术日趋成熟且进展迅速。 大于3 克拉的无色和近乎无色的 CVD 合成钻石以前也曾经被报道过。 以前已经报道过, GIA 香港鉴定实验室最近检测出了两颗大颗粒的高温高压法合成钻石,这显示了这两种合成技术的并驾齐驱。 上图所示的这些样品是由俄罗斯的“New Diamond Technology (新钻石技术)”公司生产的。

第一颗是 4.30 克拉的垫型钻石,具有 D 色和 SI1 净度等级,有三小簇金属内含物。 另一颗重5.11 克拉,是改良的矩形明亮型切磨。 它呈 K 色,净度等级为 I1,有少量金属内含物,在腰棱部位有两条小裂隙。 这两颗钻石对长波紫外线辐射都没有任何反应。 当它们暴露于短波紫外线下时,可以观察到中等到强的黄绿色荧光。 这两颗钻石都呈现了持续超过 20 秒的较强黄绿色磷光。 一个值得注意的特点是它们没有针点内含物,这种内含物在高温高压合成的钻石中非常常见,往往分布在整个晶体中。

红外吸收光谱证实这些是 II 型钻石,在 1350 至 1000 cm-1没有检测到氮杂质的吸收带。 一个非常弱的 2800 cm-1吸收峰是由置换元素硼造成的。 D 色合成钻石(7±1 ppb 与1.2±0.2ppb)中有较高的硼浓度。 在液氮环境下采集的由不同激光激发的发光光谱显示出由硅空位[Si-V]-1 缺陷造成的736.6 / 736.9 nm 的双峰,以及由镍元素相关缺陷处发生出882.7 / 884.4 nm 的双峰。 从氮空位[N-V] 引起的非常弱的575.0和637.0 nm 双峰只有在K色样品中才能检测到。 除了金属包体,高温高压合成钻石的另一个重要的识别特征是荧光反应。 在2个样品中都能观察到高温高压合成钻石的典型荧光图案。

这两颗钻石在送检的时候就已经声明是高温高压合成品。 使用GIA钻石检查设备进行测试时,设备提示两者都需要进一步的检测。 宝石学特征的观察和光谱特性证实它们是在高温高压下合成的。

通过检测这两颗高温高压合成钻石,特别是它们是GIA到目前为止检出的最大颗粒的合成钻石,这让我们有机会了解到这项技术最近所取得的进步。 除了把它们作为宝石材料使用外,这种尺寸的晶体具有许多潜在的工业用途。

Ping Yu Poon(音译:潘平雨)、Carmen Lo(音译:卡门·罗)是GIA香港实验室的钻石鉴定专家。
