大颗 CVD 合成钻石

王五一

,

Kyaw Moe

,

Siau Fung Yeung

, 和

Ulrika D’Haenens-Johansson

四月 30, 2013

实验室注意事项

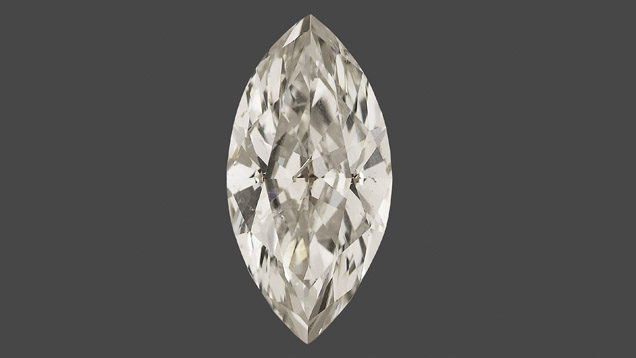

图 1. 这个 2.16 克拉马眼形钻石（13.42×6.73×3.94 毫米）是中国最大的 CVD 合成钻石，由 GIA 检测鉴定。 它有 J / K 色，带点偏褐色。 图片由辽建新制作。
在过去的十年里，我们已经亲眼见证了实验室培育的 CVD 合成钻石的品质和大小得到了极大改善。 GIA 纽约鉴定所最近接收了一件由 Scio Diamond Technology Corp.（图 1）提供的 2.16 克拉 CVD 合成钻石，这是迄今为止 GIA 接收的最大测试样本。

这颗马眼钻石尺寸为 13.42 x 6.73 x3.94 毫米，是 2010 年检测的 1.05 克拉梨形钻石的两倍（之前 GIA 测试的最大的 CVD 合成钻石）（见 2010 年夏季刊G＆G 实验室笔记，143-144 页） 。 它呈 J / K 成色，略带偏褐色。在显微镜下观察可以发现小裂缝、针点和非钻石石碳黑色内含物，因此净度等级为 SI2。

中红外吸收光谱显示，其具有 IIa 型钻石的特性。 在红外区，没有出现氮或氢吸收的相关特征。 在液氮温度下采用不同的激光激发，通过光致发光分析显示其具有 CVD 典型特征：NV 中心有很强的释放量，中等释放量存在于 [Si-V]-中心 736.6/736.9 nm 处以及 CVD 钻石独特的 597/596 nm 对（图 2）。 还检测到在 503.1 nm 处零声子线有 H3 缺陷造成的微弱释放，造成有趣的光学中心组合。 在 DiamondView 的短波紫外辐射下，其桌面和冠部呈现出纯蓝色荧光，而底部呈现条带状橙色荧光且带有不规则的蓝色荧光区域。 使用正交偏光显微镜下观察，可以看到强大内应力造成的不规则图案。

SP13 LN fig21 147445

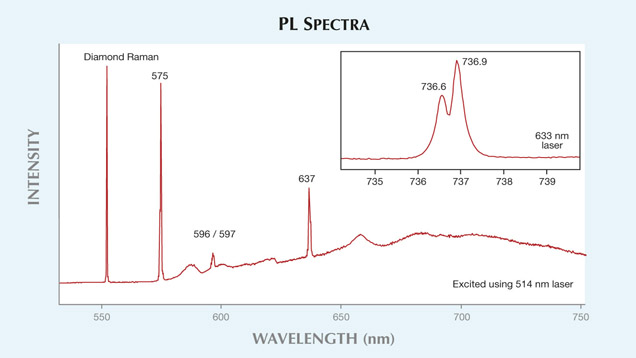

图 2. 2.16 克拉合成物显示出 CVD 生长钻石典型的光致发光特性，包括 N-V 中心在 575 和 637 nm 处有强烈释放，在 597/596 nm 处有中等释放量（为 CVD 钻石特有）， [Si-V]– 中心在 736.6 和 736.9 nm 处有中等释放量。
这大颗宝石级 CVD 合成钻石的检测，凸显了实验室钻石培养技术的迅猛发展。 可以预见，更多的此类产品会持续进入珠宝行业。

阅读更多实验室笔记。
